Запасные части для тестомесов VMI-Berto Италия серии FBF модель 80
 |
 |
 |
 |
 |

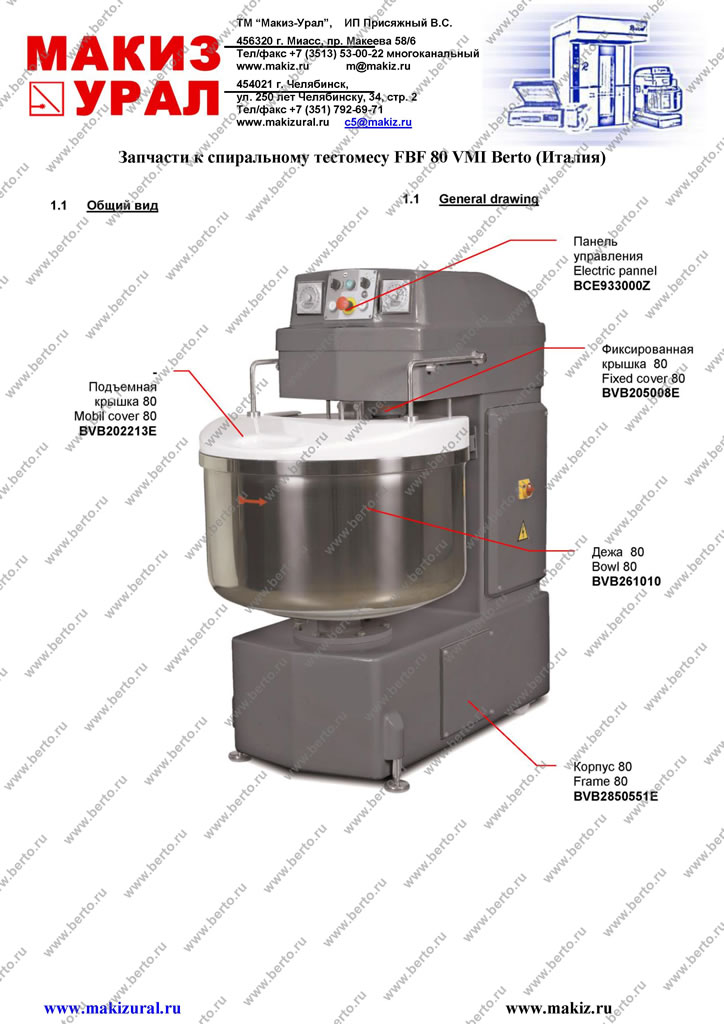

| Общий вид - 1 |

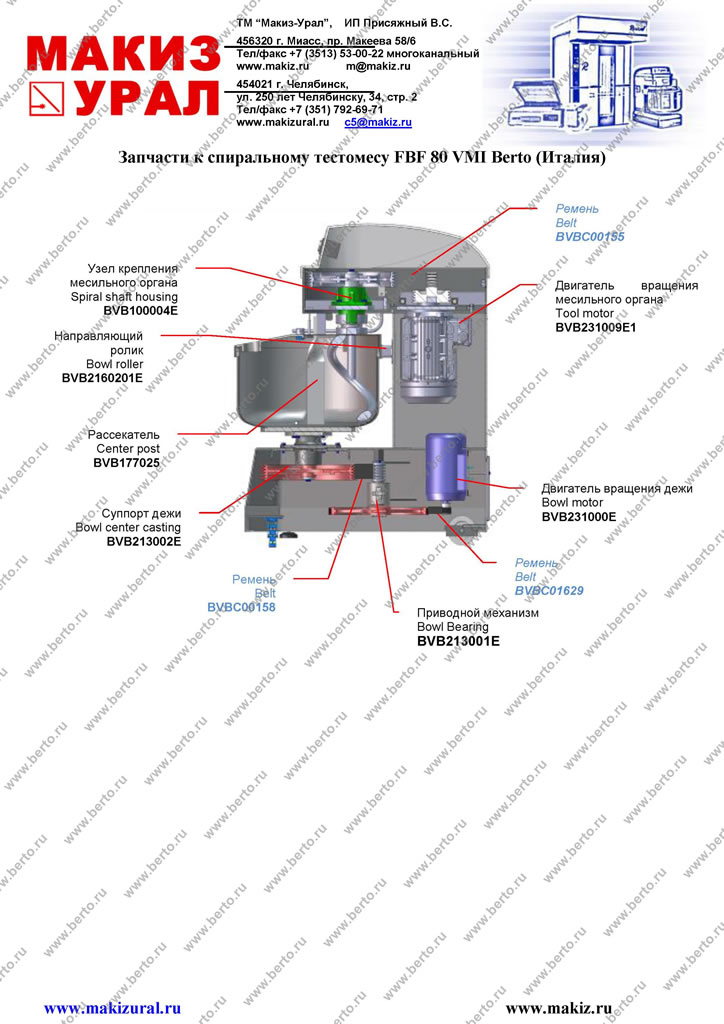

Общий вид - 2 |
Приводной механизм + двигатель вращения дежи |
Корпус |
Крышка дежи |
 |
 |
 |
 |
|
| Суппорт дежи |
Двигатель вращения месильного органа |
Направляющий ролик дежи |
Узел крепления месильного органа |
|

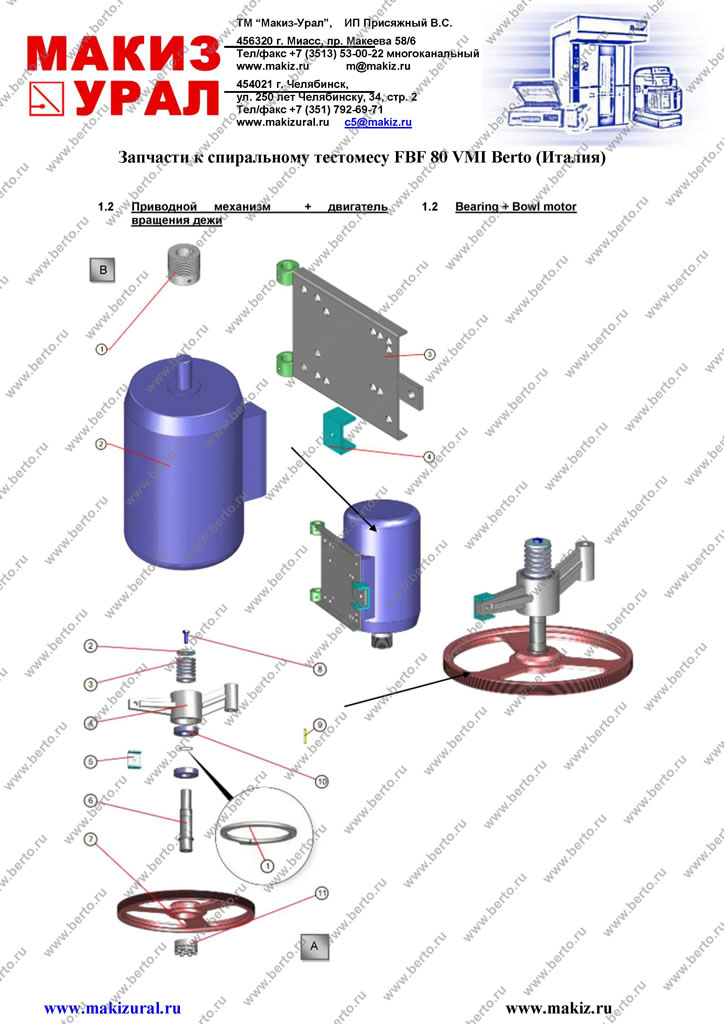

| Приводной механизм + двигатель вращения дежи |
| Bearing + Bowl motor |
| Pos |
Описание |
Description |
Reference |
Qte |
| A |
Приводной механизм |
BEARING |
BVB213001E1 |
1 |
| 1 |
Стопорное кольцо |
Circlips |
BCE40 |
1 |
| 2 |
Шайба 15/ 60x8 |
Washer 15/ 60x8 |
BVB211012 |
1 |
| 3 |
Шкив |
Pulley |
BVB183005 |
|
| 4 |
Суппорт вала |
Lay shaft stay |
BVB213001 |
1 |
| 5 |
Коническая втулка |
Taper lock |
BVB154000 |
1 |
| 6 |
Вал |
Lay shaft |
BVB100003 |
1 |
| 7 |
Шкив SPZ60 5G |
Pulley SPZ60 5G |
Bvb180057 |
1 |
| 8 |
Винт M12x35 |
Screw M12x35 |
BTH12X35 |
1 |
| 9 |
Шпонка |
Key |
BVBC00059 |
1 |
| 10 |
Шариковый подшипник 40/80/18 |
Ball bearing 40/80/18 |
BVBC00106 |
2 |
| 11 |
Стопорное кольцо 75x42 |
Viblock ring 75x42 |
BVBC01156 |
1 |
| B |
Двигатель дежи |
BOWL MOTOR |
BVB231000E |
1 |
| 1 |
Шкив POLY-V J 11G |
Pulley POLY-V J 11G |
BVB183090 |
1 |
| 2 |
Двигатель |
Bowl motor |
BVBE00204 |
1 |
| 3 |
Пластина крепления двигателя |
Motor stay |
BVB231000 |
1 |
| 4 |
Кронштейн STHC M8x16 |
Screw STHC M8x16 |
BVBC00044 |
2 |
| 5 |
Кронштейн STHC M6x10 |
Screw STHC M6x10 |
BVBC00042 |
4 |
| |

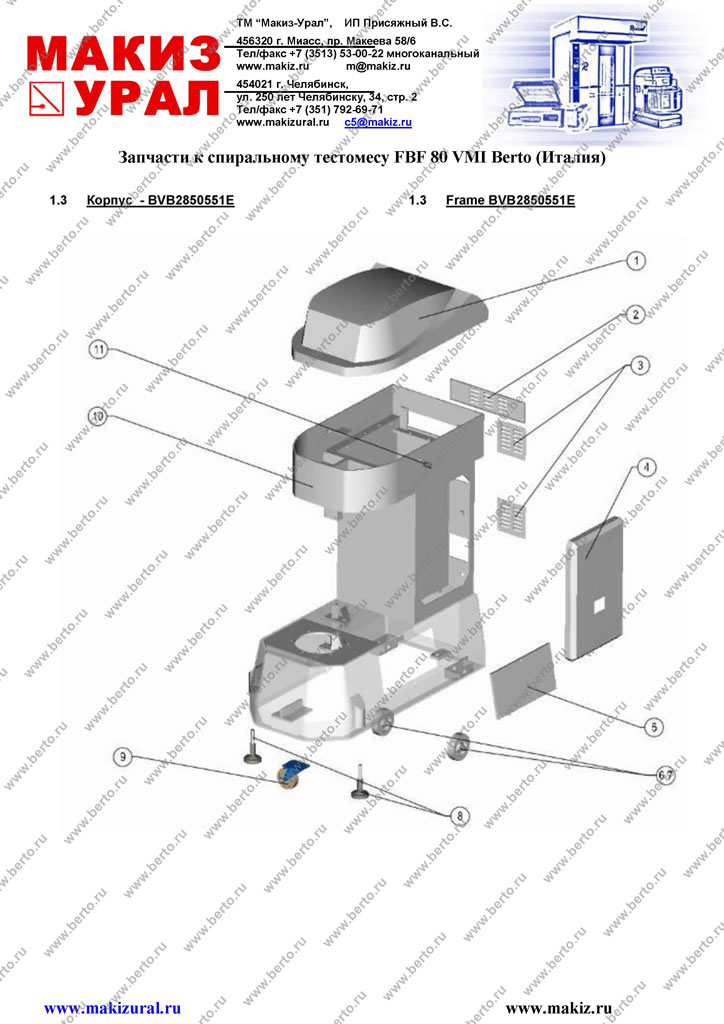

| Корпус - BVB2850551E |
| Frame BVB2850551E |
| Pos |
Description |
Description |
Reference |
Qte |
| 1 |
Верхняя крышка FBF80 |
Head cover FBF80 |
BVB125083 |
1 |
| 2 |
Крышка 080...200 |
Nacelle 080…200 |
BVB208000 |
1 |
| 3 |
Крышка |
Close nacelle |
BVB208217 |
2 |
| |
Крышка 050…200 |
Nacelle 50…200 |
BVB208002 |
1 |
| 4 |
Дверца Spi FX+ |
Door Spi FX+ |
BVB208101 |
1 |
| 5 |
Крышка |
Solid frame nacelle |
BVB208064 |
1 |
| 6 |
Колесо |
Nyllon wheel |
BVBC00117 |
1 |
| 7 |
Соединение |
Coupling |
BVB186008 |
2 |
| 8 |
Ножка в сборе |
Assembled foot |
BVBVPB0827 |
2 |
| 9 |
Поворотная основа |
Caster wheel |
BVBC00765 |
1 |
| 10 |
Корпус FBF 80/120 |
Frame FBF 80/120 |
BVB2850551 |
1 |
| 11 |
Упор эксцентрика |
Exentric abutment |
BVB116006 |
2 |
| |
Уплотнитель |
Compression packing |
BVBE01214 |
1 |
| |
Концевой выключатель |
Micro switch |
BVBE00391 |
1 |
| |
Экранированный кабель |
Screened cable |
BVBE01194 |
1 |
| |
Экранированный кабель |
Screened cable |
BVBE01194 |
1 |
| |
Уплотнитель |
Compression packing |
BVBE01214 |
2 |
| |
Ручка подъема |
Pipe for lift well |
BVBE01283 |
1 |
| |
Крюк |
Catch |
BVB154000 |
1 |
| |
Винт TE M20x170 |
Screw TE M20x170 |
BVBC01698 |
2 |
| |
Резьбовой стержень |
Screwed rod |
BVB106015 |
1 |
| |
Резьбовой стержень |
Screwed rod |
BVB106016 |
1 |
| |
Резьбовая втулка |
Threaded collar |
BVBC00053 |
1 |
| |
Винт CHC M8x35 |
Screw CHC M8x35 |
BVBC00025 |
2 |
| |
Резьбовой стержень |
Bolt |
BVB106004 |
2 |
| |
Наклейка с указанием напряжения |
Tension label |
BELEC0524 |
2 |
| |
Наклейка с указанием напряжения |
Tension label |
BVB256011 |
1 |
| |
Наклейка с указанием напряжения |
Tension label |
BVB256012 |
1 |
| |
Дверная пластина |
Doodr plate |
BVBE01211 |
1 |
| |

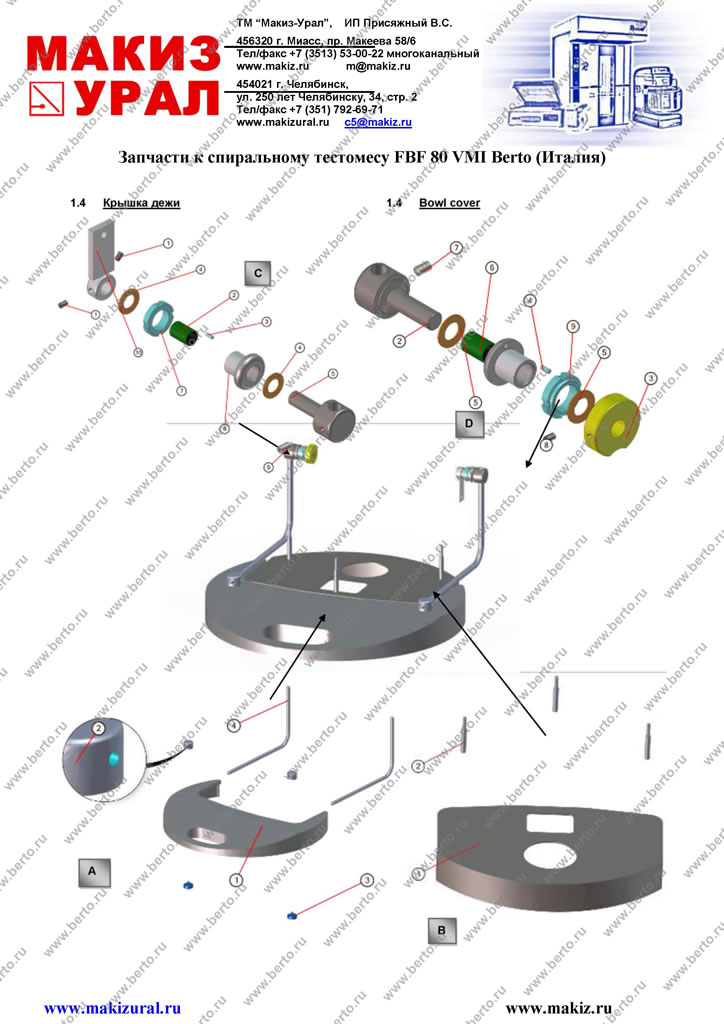

| Крышка дежи |
| Bowl cover |
| Pos |
Описание |
Description |
Reference |
Qte |
| A |
Подъемная крышка |
MOBIL COVER |
BVB202213E |
1 |
| 1 |
Кольцо для ручки |
Collar for arm |
BVB116052 |
2 |
| 2 |
Подъемная крышка |
Mobil cover |
BVB202213 |
1 |
| 3 |
Ось крышки |
Mobil cover cowling |
BVB186087 |
2 |
| 4 |
Ручка VBI 80/120 |
Arm VBI 80/120 |
BVB118018 |
2 |
| 5 |
Ось крышки |
Mobil cover cowling |
BVB186087 |
1 |
| 6 |
Газовая пружина |
Gas spring |
BVBC00544 |
1 |
| 7 |
Шайба |
Washer for cowling |
BVB211003 |
2 |
| 8 |
Винт STHC M8x12 |
Screw STHC M8x12 |
BVBC01073 |
4 |
| B |
Фиксированная крышка |
FIXED COVER |
BVB205008E |
1 |
| 1 |
Фиксированная крышка |
Fixed cover |
BVB205008 |
1 |
| 2 |
Ось крышки |
Fixed cover cowling |
BVB186010 |
3 |
| 3 |
Винт TH M6x20 |
Screw TH M6x20 |
BVBC00352 |
3 |
| C |
Соединение крышки |
COVER JOINT |
BVB186088E |
1 |
| 1 |
Крепежная втулка |
Head mounting collar |
BVB116040 |
1 |
| 2 |
Ось крышки |
Cover cowling |
BVB186088 |
1 |
| 3 |
Кулачок |
Micro cam |
BVB131001 |
1 |
| 4 |
Ось |
Pin |
BVBC00889 |
1 |
| 5 |
Шайба D16 |
Washer D16 |
BVBC00240 |
2 |
| 6 |
Самосмазывающаяся втулка |
Self-lubricating collar |
BVBC00864 |
1 |
| 7 |
Винт STHC M8x14 |
Screw STHC M8x14 |
BVBC01072 |
|
| 8 |
Винт STHC M6x10 |
Screw STHC M6x10 |
BVBC00042 |
1 |
| 9 |
Шлицевая гайка |
Nut wih notches |
BVBC00839 |
1 |
| 10 |
Шайба MU D24 |
Washer MU D24 |
BVBC00510 |
1 |
| D |
Соединение крышки |
COVER JOINT |
BVB186088E1 |
1 |
| 1 |
Винт STHC M6x10 |
Screw STHC M6x10 |
BVBC00042 |
2 |
| 2 |
Самосмазывающаяся втулка |
Self-lubricating collar |
BVBC00864 |
1 |
| 3 |
Ось |
Pin |
BVBC00889 |
1 |
| 4 |
Шайба D16 |
Washer D16 |
BVBC00240 |
2 |
| 5 |
Ось крышки |
Cover cowling |
BVB186088 |
1 |
| 6 |
Кулачок |
Micro cam |
BVB131001 |
|
| 7 |
Шлицевая гайка |
Nut with notches |
BVBC00839 |
1 |
| 8 |
Крепежная втулка |
Head mounting collar |
BVB116040 |
1 |
| 9 |
Винт STHC M8x14 |
Screw STHC M8x14 |
BVBC01072 |
1 |
| 10 |
Плоская шайба |
Flat washer |
BVB211040 |
1 |
| 11 |
Шайба MU D24 |
Washer MU D24 |
BVBC00510 |
1 |
| |

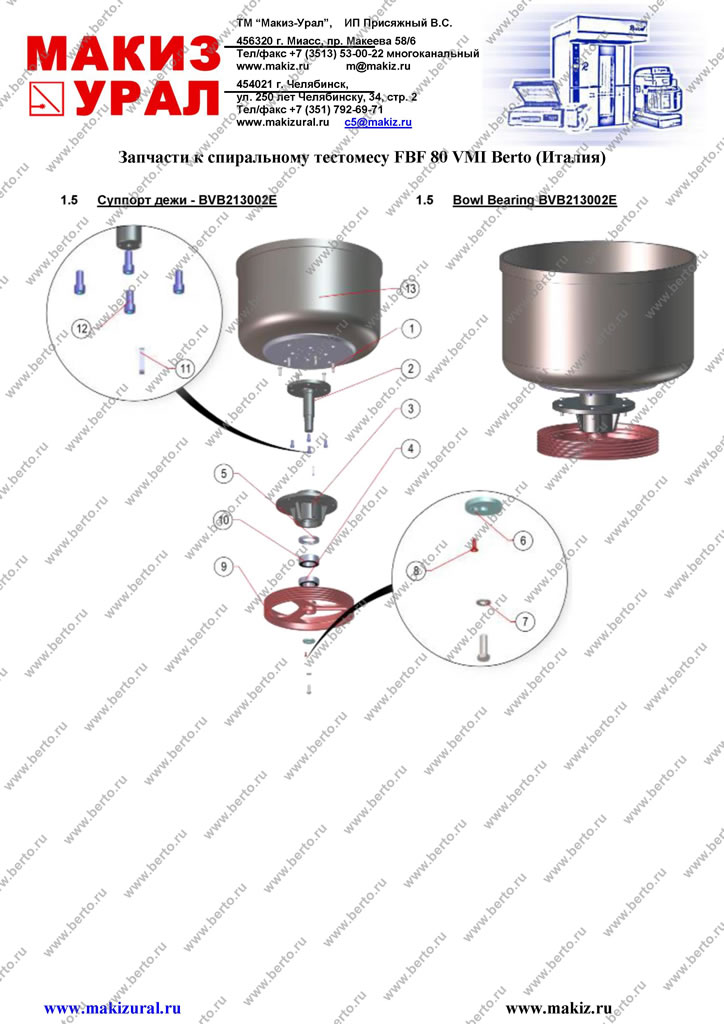

| Суппорт дежи - BVB213002E |
| Bowl Bearing BVB213002E |
| Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Винт TH M12x35 |
Screw TH M12x35 |
BTH12X35 |
6 |
| 2 |
Вал дежи |
Bowl shaft |
BVB100010-9007 |
1 |
| 3 |
Суппорт вала |
Bowl shaft stay |
BVB213002-9007 |
1 |
| 4 |
Шариковый подшипник 45/100/25 |
Ball bearing 45/100/25 |
BVBC00108 |
1 |
| 5 |
Уплотнительное цольцо |
Air tightness collar |
BVBC00093 |
1 |
| 6 |
Шайба |
Washer |
BVB211000 |
1 |
| 7 |
Шайба MU D12 |
Washer MU D12 |
BVBC00075 |
6 |
| 8 |
Винт TFHC M6x20 |
Screw TFHC M6x20 |
BVBC00032 |
1 |
| 9 |
Шкив SPZ 430 5G |
Pulley SPZ 430 5G |
BVB180001 |
1 |
| 10 |
Шариковый подшипникt 55/100/33.3 |
Ball bearing 55/100/33.3 |
BVBC00098 |
1 |
| 11 |
Шпонка |
Key |
BVBC00064 |
1 |
| 12 |
Винт CHC M12x25 |
Screw CHC M12x25 |
BVBC00759 |
4 |
| 13 |
Дежа |
Bowl |
BVB261010 |
1 |
| 14 |
Гайка HU M12 |
Nut HU M12 |
BEHU12 |
5 |
| |

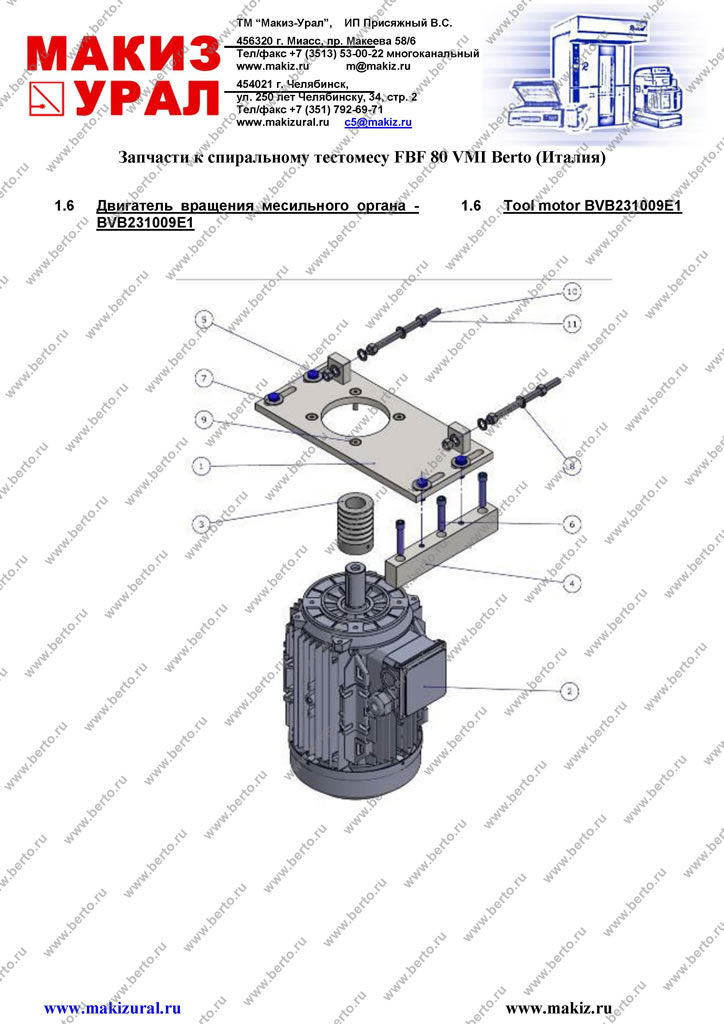

| Двигатель вращения месильного органа - BVB231009E1 |
| Tool motor BVB231009E1 |
| Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Пластина крепления двигателя |
Spiral motor stay |
BVB231009 |
1 |
| 2 |
Двигатель месильного органа |
Spiral motor |
BVBE00545 |
1 |
| 3 |
Шкив |
Tool pulley |
BVB183037 |
1 |
| 4 |
Блок |
Bloc |
BVB113010 |
1 |
| 5 |
Винт TH M12x 35 |
Screw TH M12x 35 |
BVBC00010 |
4 |
| 6 |
Винт |
Screw |
BVBC00375 |
3 |
| 7 |
Шайба |
Washer |
BVBC00205 |
4 |
| 8 |
Шайба MU D12 |
Washer MU D12 |
BVBC00075 |
6 |
| 9 |
Винт TH M10x30 |
Screw TH M10x30 |
BVBC01697 |
4 |
| 10 |
Резьбовой стержень |
Threated rod |
BVB1060262 |
2 |
| 11 |
Гайка HU M12 |
Nut HU M12 |
BVBC00049 |
6 |
| |

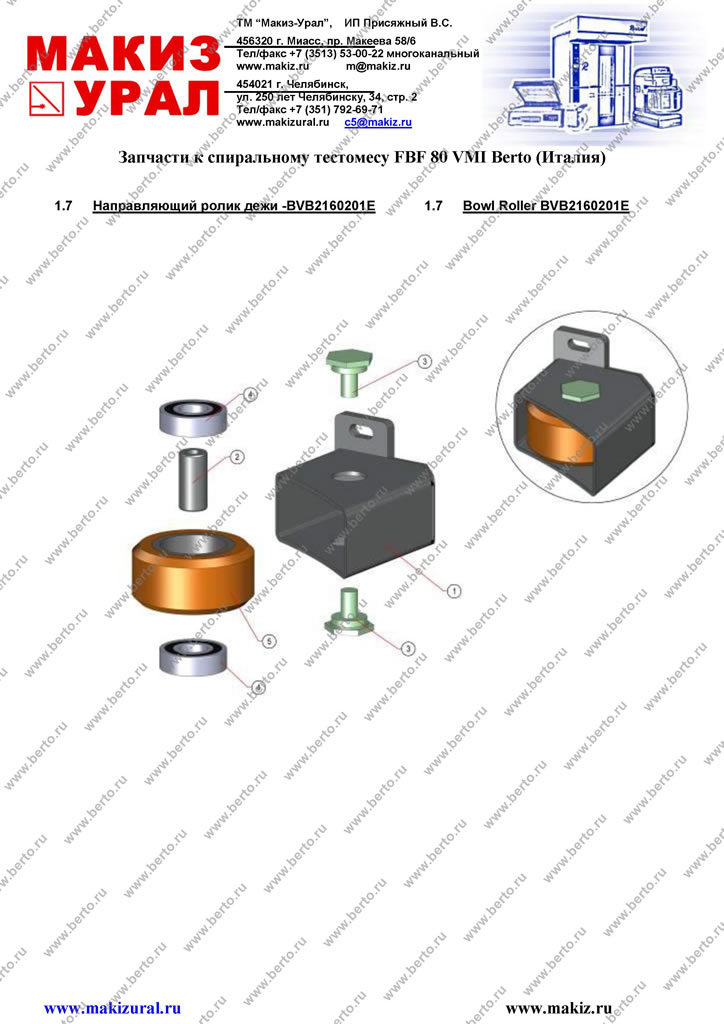

| Направляющий ролик дежи -BVB2160201E |
| Bowl Roller BVB2160201E |
| Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Кронштейн ролика |
Bowl roller stay |
BVB2160201 |
1 |
| 2 |
Ось ролика |
Pin for idler |
BVB186025 |
1 |
| 3 |
Болт с шестигранной шляпкой |
Hexagon pin |
BVB186021 |
2 |
| 4 |
Шариковый подшипник |
Ball bearing |
BVBC00104 |
4 |
| 5 |
Ролик |
Roller |
BVB200007 |
1 |
| |

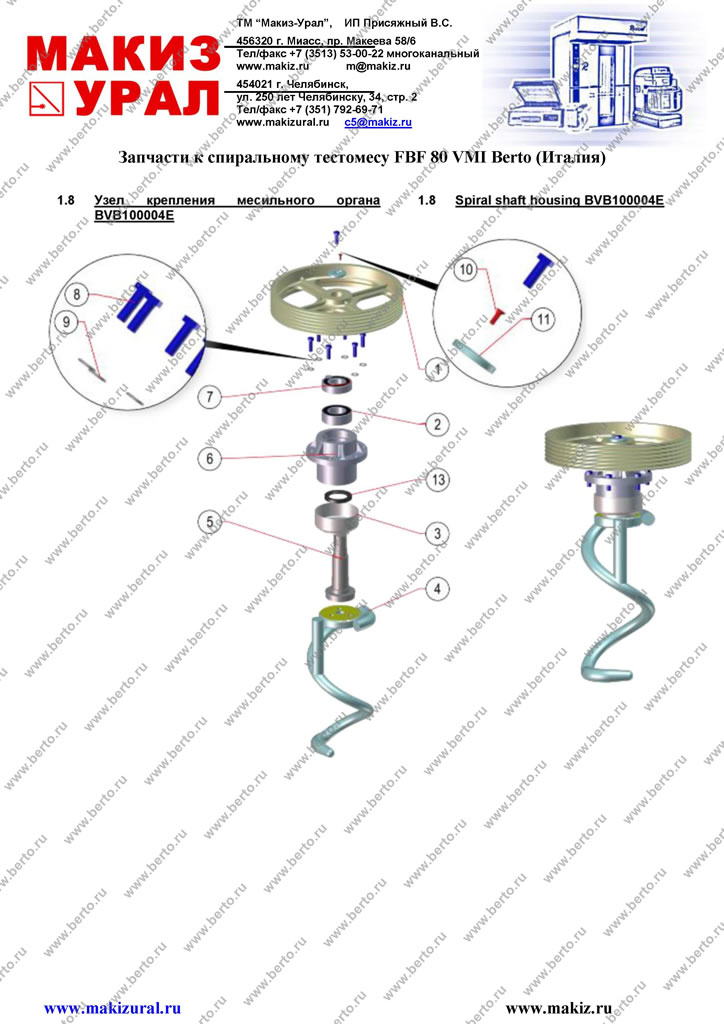

| Узел крепления месильного органа BVB100004E |
| Spiral shaft housing BVB100004E |
| Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Шкив |
Pulley |
BVB180005 |
1 |
| 2 |
Шариковый подшипник 55/100/33.3 |
Ball bearing 55/100/33.3 |
BVBC00098 |
1 |
| 3 |
Чашка |
Cup |
BVB135011 |
1 |
| 4 |
Спиральный месильный орган |
Spiral |
BVB220009 |
1 |
| 5 |
Вал месильного органа |
Shaft holder tool |
BVB100004 |
1 |
| 6 |
Кронштейн вала |
Tool stay |
BVB213011 |
1 |
| 7 |
Шариковый подшипник 45/100/25 |
Ball bearing 45/100/25 |
BVBC00108 |
1 |
| 8 |
Винт TH M12x40 |
Screw TH M12x40 |
BVBC00173 |
7 |
| 9 |
Шайба MU D12 |
Washer |
BVBC00075 |
6 |
| 10 |
Винт TFHCM M6x20 |
Screw TFHC M6x20 |
BVBC00032 |
1 |
| 11 |
Шайба |
washer |
BVB211000 |
1 |
| 12 |
Шпонка |
Keg connector |
BVBC00064 |
1 |
| 13 |
Уплотнительное кольцо |
Air tightness collar |
BVBC00093 |
1 |
